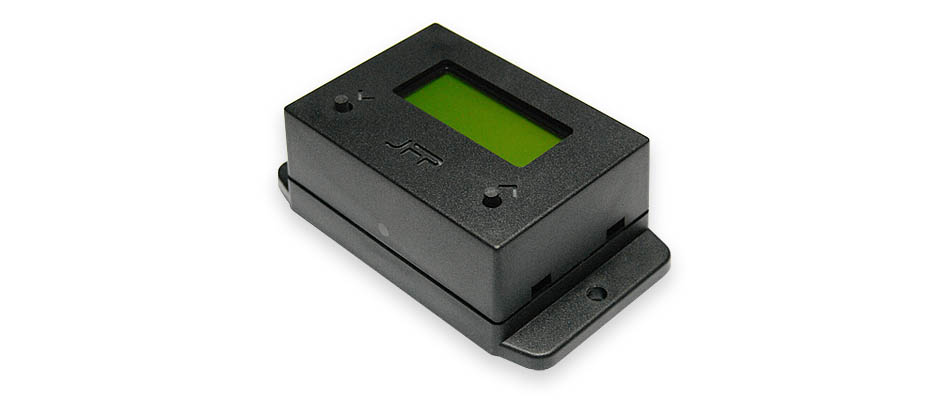

Multifunkční spínač s LCD "MS-01"
Díky širokým možnostem nastavení lze zařízení použít jako RPM / TPS switch, jednoduchý VTEC / Nitrous controler, shift light, omezovač otáček a pro množství dalších aplikací.
Integrovaný displej s přehledným menu umožnuje snadnou konfiguraci a sledování aktuálního stavu zařízení. Každý ze 4 výstupních kanálů lze spínat nezávisle na základě několika uživatelem definovaných podmínek. Jednotlivé výkonové výstupy jsou dimenzovány pro spínací proud až 5A, což snižuje nutnost použití externích relé.
Technické parametry
Zobrazení / ovládání
- zeleně podsvícený LCD displej 2 x 8 znaků
- 2 ovládací tlačítka
- regulace kontrastu displeje
Vstupy a výstupy
- 1 impulzní vstup signálu otáček
- 1 analogový vstup signálu natočení škrticí klapky
- 1 analogový vstup signálu z teplotního čidla
- 2 digitální vstupy
- 4 výkonové spínací výstupy: max. 5A / vstup
Měření
- otáčky motoru: max. 17000 ot/min (nastavitelné po 100 ot/min)
- signál otáček motoru: 0,5 – 6 impulzů za otáčku, min. napětí 5 V, max. frekvence 1,2 kHz
- natočení škrticí klapky: 0 – 100 %
- signál natočení klapky: 0 – 5 V
- pracovní teplota: 0 – 1023 jednotek
- signál pracovní teploty: 0 – 5 V
- stav digitálních vstupů: ON / OFF
Spínací podmínky
- pohyb otáček pod / nad definovanou hranicí, nebo v určitém nastaveném spektru
- otevření škrticí klapky nad nastavenou hodnotu
- dosažení požadované pracovní teploty
- sepnutí jednoho / obou digitálních vstupů
Mechanické vlastnosti
- rozměry: 91 x 52 x 30 mm (Š x V x H)
- váha: 75 g
- krytí: IP 20
