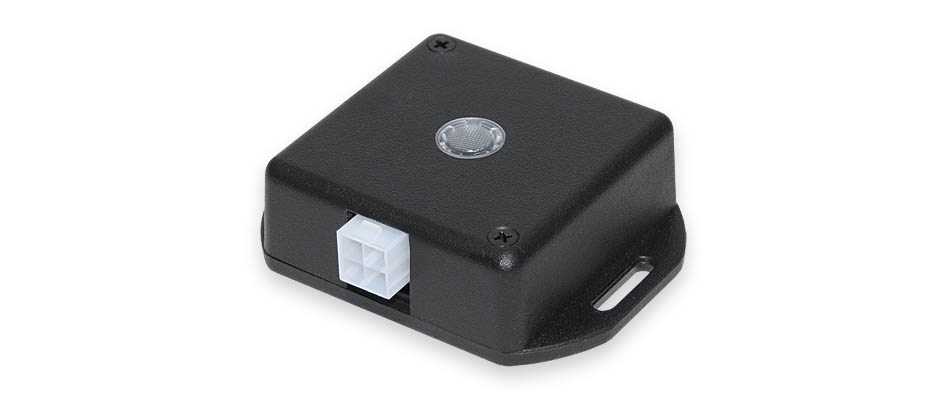

Korektor odchylky tachometru "SC-01"
Slouží ke kompenzaci odchylky tachometru způsobené například výrobní nepřesností, změnou trvalého převodu, nebo použítím kol o jiném rozměru. Široký frekvenční rozsah společně s konfigurovatelností vstupu a výstupu zaručují kompatibilitu s mnoha typy snímačů a tachometrů. Díky velkému konverznímu rozsahu je zařízení možné použít také pro převod indikované rychlosti z kilometrů za hodinu na míle za hodinu (-38%) a opačně (+61%).
Technické parametry
Převod signálu
- zdroj signálu: magnetický snímač, Hallův senzor
- pracovní frekvence: 1 Hz – 10 kHz
- vstup: minimálně 5V, nebo kontakt
- výstup: 5V, napájecí napětí, nebo otevřený kolektor
- konverze: + - 63%, úprava po 0,5%
Nastavení / Indikace
- přepínač DIP, 8 pozic
- mikro tlačítko
- zelená LED
Mechanické vlastnosti
- rozměry: 66 x 50 x 20 mm (Š x V x H)
- váha: 34 g
- krytí: IP 20
