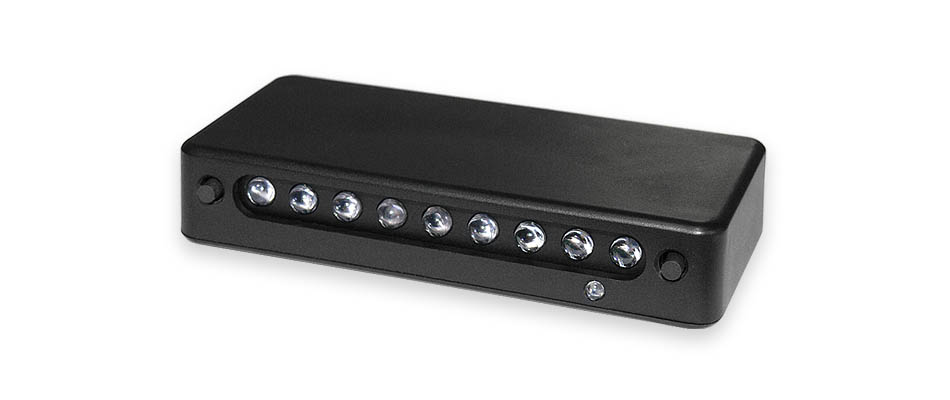

Sekvenční shift light "SL-06"
Pomocí řady vysoce svítivých LED indikuje pohyb otáček v určitém nastaveném spektru a provádí varovnou optickou a zvukovou indikaci při jeho překročení. Způsob indikace otáček a varování je volitelný z několika přednastavených režimů, stejně tak jako svítivost LED, která může být případně regulována automaticky v závislosti na intenzitě okolního světla.
Mezi další funkce patří zobrazení maximálních otáček dosažených od posledního spuštění, aktuální napětí v palubní síti při startu zažízení a odesílání naměřených údajů na sériový port. Dále jsou k dispozici dva vstupy pro aktivaci varování z externího zdroje (např. ECU) a výstup pro ovládání externího zařízení, který je aktivován po dosažení uživatelem nastavených otáček.
Technické parametry
Signalizace
- 9 vysoce svítivých LED 5 mm (3x zelená, 3x modrá, 3x červená), každá o svítivosti cca. 6500 mcd
- 3 nastavitelné úrovně jasu s možností automatického přepínání dle intenzity okolního světla
- 16 různých indikačních módů (páskové / bodové zobrazení, 3 / 9 indikačních kroků, …)
- obnovovací frekvence: 10 Hz
- vypínatelná zvuková signalizace: 80 dB
Měření
- otáčky motoru: max. 17900 ot/min (nastavitelné po 100 ot/min)
- signál otáček motoru: 0,5 – 6 impulzů za otáčku, min. napětí 5V, max. frekvence 1,2 kHz
- stav digitálních vstupů: ON / OFF
- logování špičkových otáček (PEAK) do interní paměti
- zobrazení napájecího napětí při startu zařízení: 8 - 16 V
- odesílání měřených hodnot na vestavěný sériový port
Ovládání / vstupy a výstupy
- 2 ovládací tlačítka
- 1 impulzní vstup signálu otáček
- 2 vstupy externího ovládání varovné signalizace (dokáže indikovat až 3 varovné stavy)
- 1 výstup pro spínání externího zařízení na základě nastavených otáček
- 1 sériový port RS-232
Mechanické vlastnosti
- rozměry: 95 x 18 x 45 mm (Š x V x H)
- váha: 60 g
- krytí: IP 20
