OCT-04: Oil Catch Tank

OCT-04

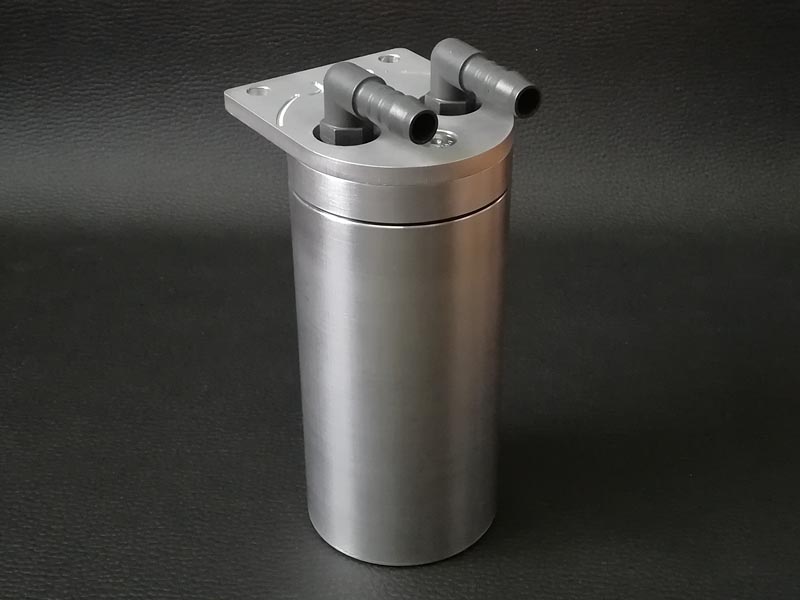

Olejový separátor "OCT-04"

Výrazně omezuje pronikání oleje a dalších nečistot z odvětrání klikové skříně, nebo ventilového víka zpět do sacího traktu. Podstatně tím snižuje jeho zanášení usazeninami. Toto je velmi znatelné například u přepňovaných motorů, kde v případě nedostatečně dimenzovaného OEM separátoru kondenzuje olej uvnitř intercooleru, což snižuje jeho účinnost. Přítomnost oleje v nasávané palivové směsi navíc zvyšuje riziko výskytu detonací.

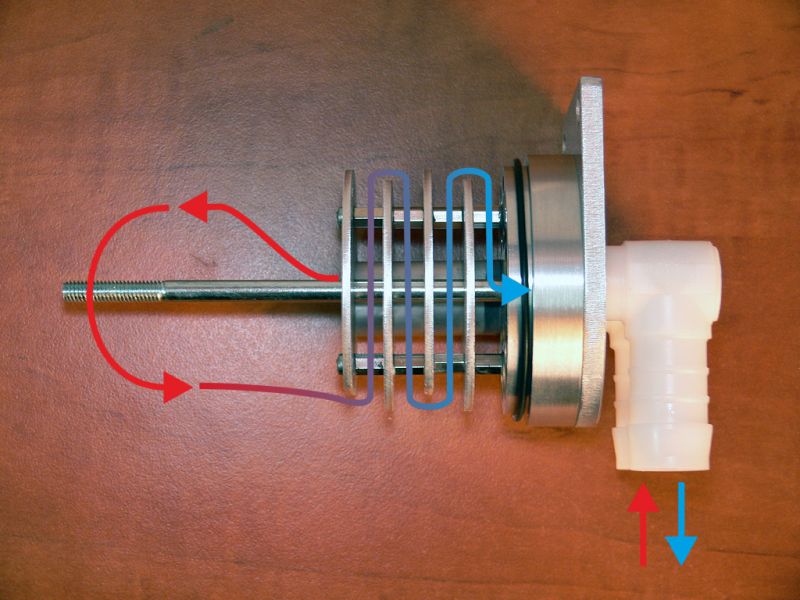

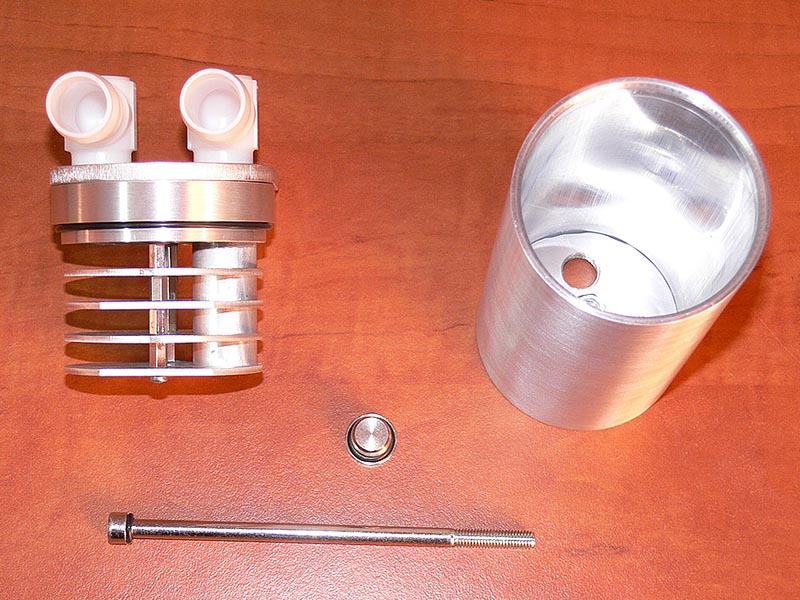

Pro dosažení co nejnižších tlakových ztrát je filtrace prováděna kombinací expanzní komory a separačních přepážek. Modulární konstrukce umožňuje stranovou záměnnost vstupu a výstupu s možností natočení hadicových trnů v rozsahu 180°, což výrazně usnadňuje montáž v motorovém prostoru. Trny jsou dostupné v několika průměrech. Vypouštění se provádí oddělením nádobky s kondenzátem od nosné části separátoru, nebo vypouštěcím šroubem na jejím dně.

Technické parametry
Všeobecné
  • Rozměry: 185 x 70 mm (155 mm bez hadicových trnů)
  • Hmotnost: 618 g
  • Objem: 270 ml (380 ml při plném zaplnění)
  • Vstup: 1x hadicový trn, nebo AN příruba
  • Výstup: 1x hadicový trn, nebo AN příruba
  • Vypouštěcí otvor: 1x závit G1/4 (nerezová záslepka)
  • Montážní otvory: 2x průměr 7 mm

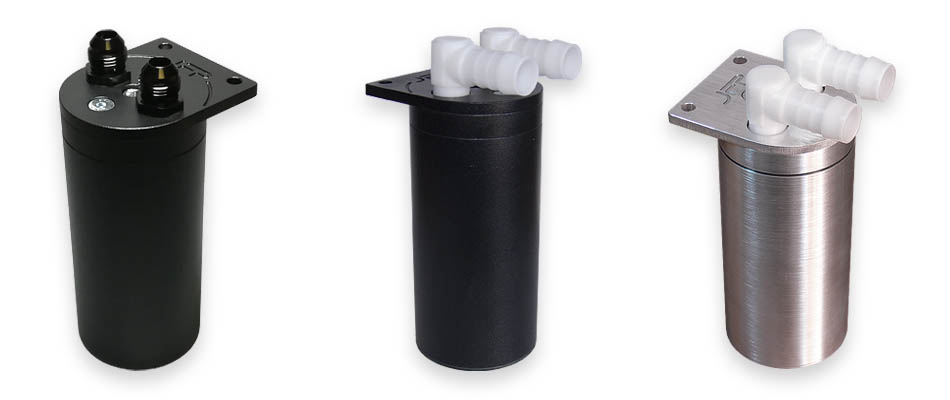

  • Povrchová úprava: broušený hliník, nebo černý komaxit s texturou
Hadicové trny / AN příruby (d vnější - d vnitřní - materiál)
  • 10 mm - 7,3 mm - šedý PA 6 (polyamid)
  • 12 mm - 8,7 mm - bílý POM (polyacetal)
  • 16 mm - 12,2 mm - bílý POM
  • 19 mm - 15 mm - bílý POM
  • AN8 - 9,8 mm - černý hliník
Ke stažení
pdfPopis montáže
