Vícenásobný OLED zobrazovač "MG-01"

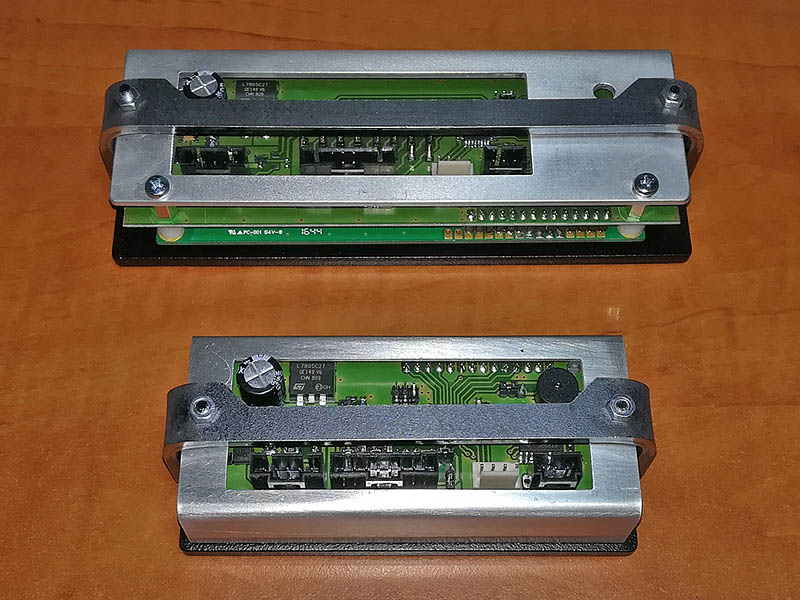

Určen pro měření až 8 uživatelem definovaných veličin pomocí množství podporovaných / předefinovaných čidel s možností definice několika vlastních. Hodnoty jsou zobrazovány na dvouřádkovém vysoce kontrastním OLED displeji s možností výběru ze 3 různých módů zobrazení. K dispozici jsou dvě velikosti displejů (standard = menší / XL = větší). Ve všech ostatních ohledech jsou pak obě zařízení totožná.
Každé z měřených hodnot je možné přiřadit dvoustupňové varování aktivované překročením uživatelem nastavených limitů. To je prováděno pomocí supersvítivé LED s regulovatelným jasem a nastavitelným akustickým signálem. Probíhající varování je možné pozastavit stiskem tlačítka, nebo automaticky potlačit na určitou dobu po startu zařízení.
Dále jsou k dispozici funkce záznamu špičkových naměřených hodnot, externího datalogu na sériovou linku a stopek s pamětí dvou dříve zaznamenaných časů. Zařízení také obsahuje vstup pro přípojení tlačítek externího ovládání a výstup pro připojení externí indikace.
Technické parametry
Zobrazení / signalizace
- vysoce kontrastní OLED displej 2 x 16 znaků (kontrast až 2000:1, pozorovací úhly +-170°)
- červená vysoce svítivá LED s uživatelsky nastavitelným jasem: 8000 mcd
- vypínatelná zvuková signalizace: 80 dB

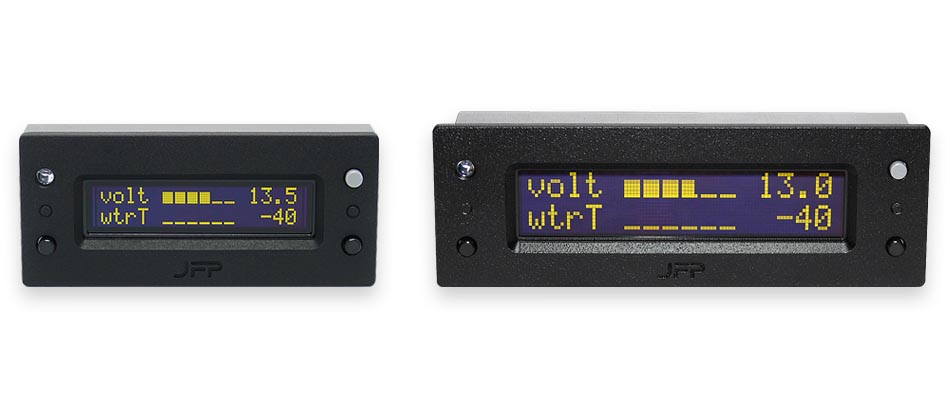

- 3 módy zobrazení (1 hodnota velkým fontem, 2 hodnoty malým fontem s bargrafy, 3 hodnoty malým fontem)
- možnost nastavení výchozího zobrazení po startu zařízení
- obnovovací frekvence zobrazovaných hodnot: 4 Hz
Měření
- 8 analogových vstupů s nastavitelnými pull-up rezistory
- možnost měření teplot a tlaků kapalin i plynů, napájecího napětí, natočení škrtící klapky
- 5 předdefinovaných čidel
- 4 uživatelsky definovatelná čidla (TPS, MAP, teplota a tlak)
- logování špiček (PEAK) do interní paměti
- odesílání naměřených hodnot do PC (DATALOG) přes sériovou linku (RS-232)
- obnovovací frekvence datalogu: 1 Hz
- stopky s pamětí dvou posledních naměřených časů
Bezpečnostní funkce
- Focus: automatické přepnutí na stránku s položkou překračující nastavenou hodnotu + zvýraznění jejího názvu rozblikáním
- Warning: automatické zobrazení položky překračující nastavenou hodnotu velkým fontem + rozblikání jejího názvu společně s LED a zvukovým signálem
- pozastavení probíhající indikace na uživatelem definovanou dobu, po stisku libovolného tlačítka
- možnost potlačení bezpečnostních funkcí po startu zařízení na uživatelem definovanou dobu
- víceúrovňové nastavení citlivosti
Ovládání / vstupy a výstupy
- 3 ovládací tlačítka
- 3 vstupy externích ovládacích tlačítek
- 1 výstup externí signalizace
- 1 sériový port RS-232
Mechanické vlastnosti

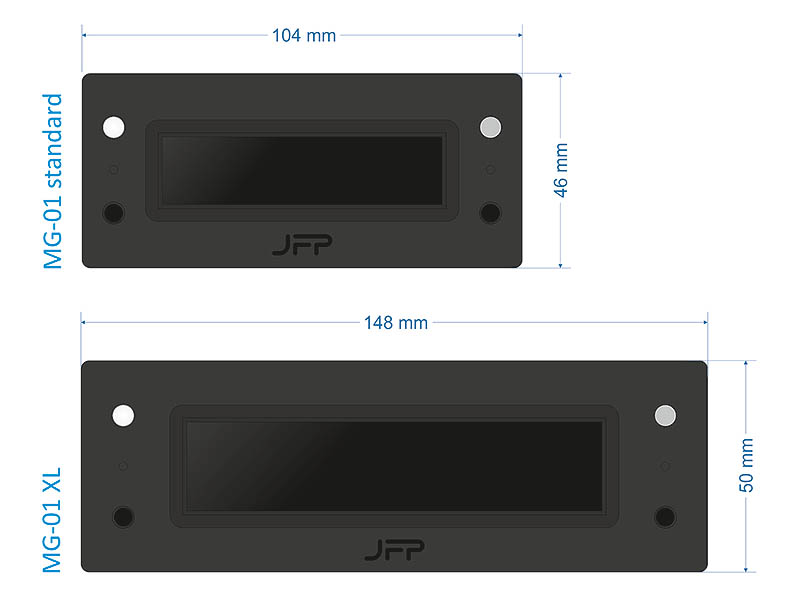

- rozměry: Standard 104 x 46 x 27 mm, XL 148 x 50 x 29 mm (Š x V x H)
- krytí: IP 30 (z čela)
